Sanierung eines Regenwasserkanals für die Stadt Düren
Das unterirdische Regenwasserkanalnetz der Stadt Düren ist überwiegend historisch gewachsen und weist in zahlreichen Abschnitten ein hohes Alter auf, einzelne Bauteile stammen noch aus der Vorkriegszeit. Vor diesem Hintergrund besteht für Kommunen eine gesetzliche Verpflichtung zur regelmäßigen Zustandsprüfung sowie zur Durchführung erforderlicher Sanierungsmaßnahmen. Für dieses Projekt war eine Renovierung der Haltungen mittels GFK-Rohren und anschließender Ringraumverfüllung vorgesehen.

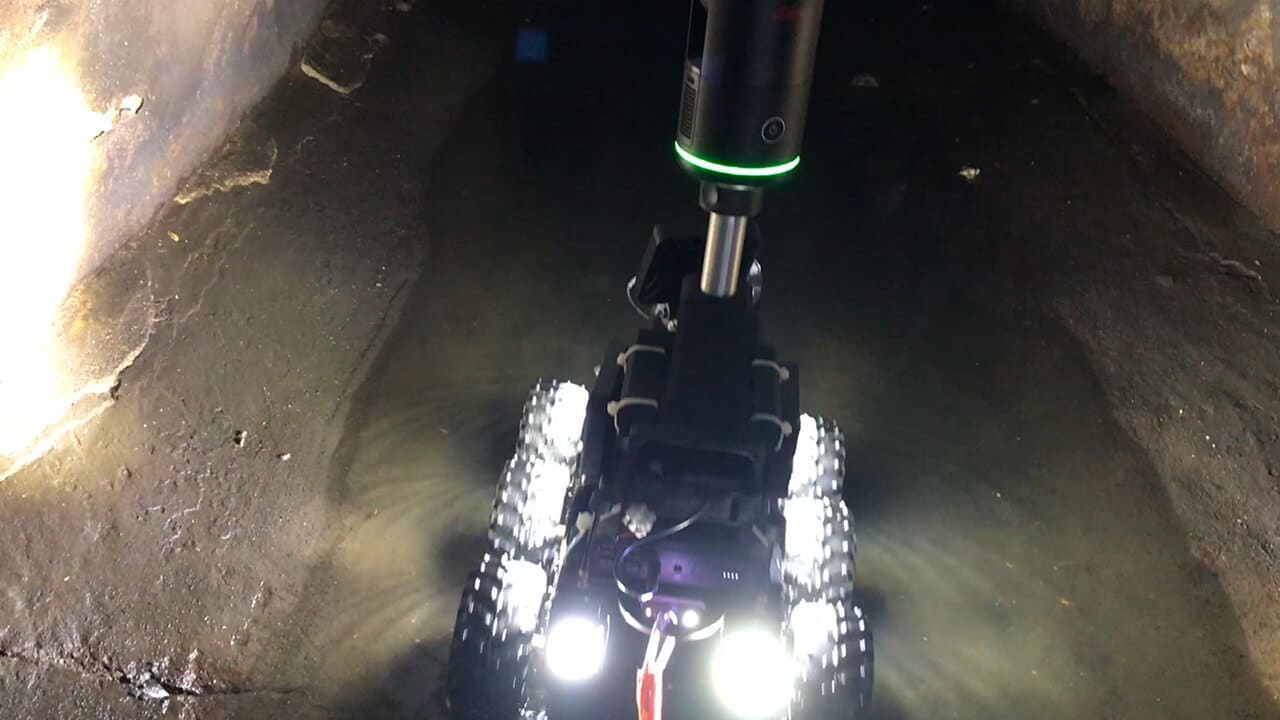

In Zusammenarbeit mit der Stadt Düren, dem Ingenieurbüro Franck-Conrads Engineering und Herrn Schaffrath von der Firma Kanaldrohne haben wir den Regenwasserkanal (Hohenzollernstraße / Friedrichstraße) auf einer Gesamtlänge von über 530 m digital erfasst. Dabei wurden auch 13 Schächte erfasst und dokumentiert. Zusätzlich erfolgte die vollständige Georeferenzierung und die Anbindung an ein übergeordnetes amtliches Koordinatensystem.
Auf Basis der digital erhobenen Daten wurde ein verformungsgerechter Kanalgrundriss mit sämtlichen Sohlhöhen erstellt. Ergänzend erfolgte die detaillierte Dokumentation aller Einbindungen unter Angabe von Sohlhöhe, Material, Dimension sowie besonderer Randbedingungen wie querenden Medien, Einbauten oder erheblichen Schadstellen.
Zur Ermittlung der maßgeblichen Querschnittsverhältnisse wurden im Raster von 5-10 Meter Profilquerschnitte aufgenommen und jeweils Maximum- und Minimumquerschnitte bestimmt. Die Ableitung der Best-Fit-Querschnitte bildete die Grundlage für die Definition des erforderlichen Sanierungsquerschnitts.
Auf Grundlage dieses festgelegten Sanierungsquerschnitts sowie der Ergebnisse der 3D-Vermessung wurde ein detaillierter Projektverlegeplan erstellt. Dieser beinhaltet unter anderem Kollisionsprüfungen für die einzubauenden Segmente unter Berücksichtigung der maximal zulässigen Muffenspaltmaße.
Bei diesem anspruchsvollen Projekt gab es keine technischen Lösungen „von der Stange“, wir mussten nach neuen Lösungen und Wegen suchen um den Anforderungen die an uns gestellt wurden gerecht zu werden. In diesem Kontext bedanken wir uns herzlich bei allen Projektbeteiligten für die hervorragende, innovative und engagierte Zusammenarbeit sowie das entgegengebrachte Vertrauen in unsere Arbeit.
